Кабель АВБбШв применяют в силовых сетях, где нужна передача электроэнергии при стационарной прокладке и повышенная защита линии от внешних воздействий. Его выбирают для трасс в земле, в кабельных сооружениях, на промышленных площадках и на объектах с риском механических повреждений. Конструкция рассчитана на долгую работу без постоянных перемещений и без растягивающих нагрузок. Подробнее: источник.
Расшифровка марки
Маркировка АВБбШв описывает материал жил и устройство защитных слоев. Буква А указывает на алюминиевые токопроводящие жилы. Буква В означает изоляцию из поливинилхлоридного пластиката. Сочетание Бб говорит о броне из двух стальных лент без наружной подушки под броней. Обозначение Шв указывает на наружный защитный шланг из ПВХ. В одной маркировке собраны основные сведения о кабеле: чем он проводит ток, чем изолирован, чем защищен от давления грунта и случайных ударов.
Конструкция и свойства

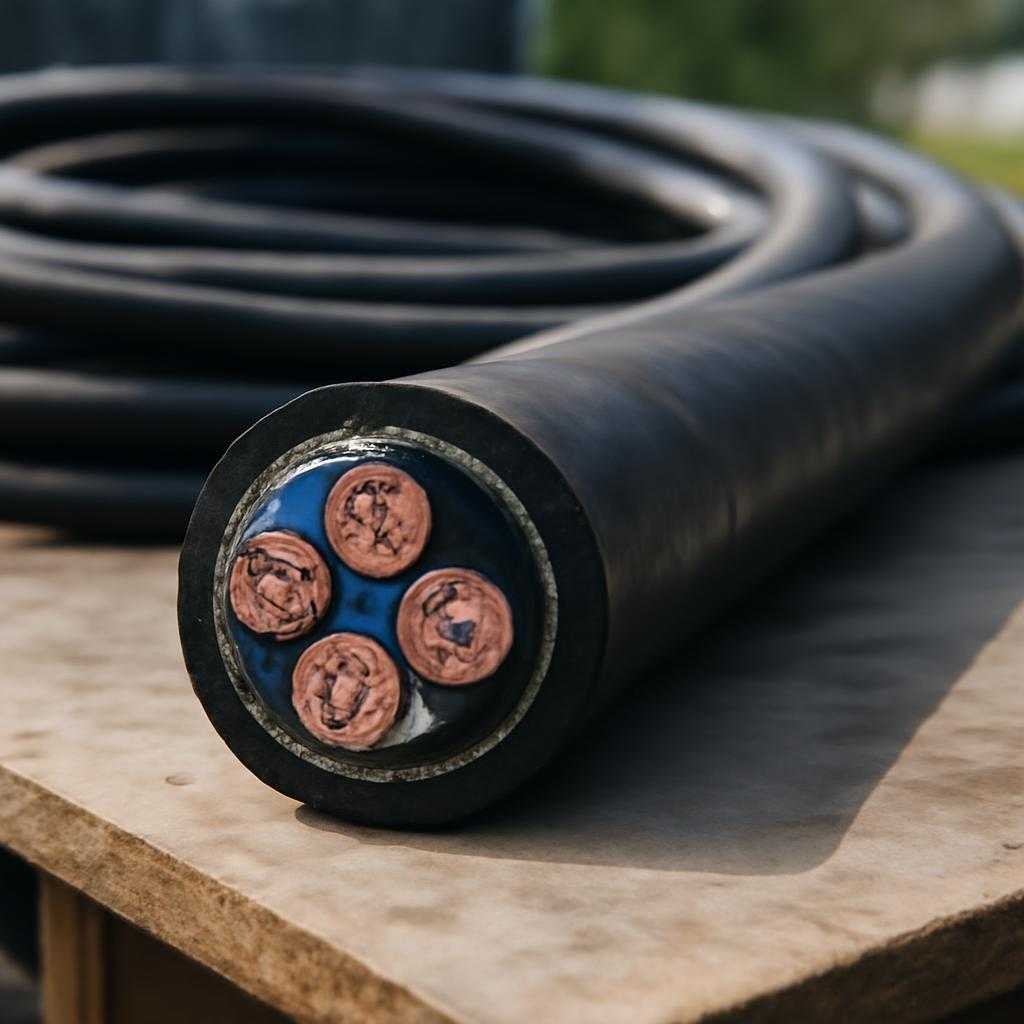

Основа кабеля — одна или несколько алюминиевых жил. Жилы бывают однопроволочными или многопроволочными, круглой или секторной формы, в зависимости от исполнения и сечения. Поверх жил находится изоляция из ПВХ. При многожильном исполнении изолированные жилы скручены в общий сердечник. Для внутреннего заполнения и выравнивания формы используют материалы, которые уменьшают пустоты и поддерживают целостность конструкции.
Снаружи изоляции расположена броня из стальных лент. Этот слой защищает кабель от сдавливания, локальных ударов и повреждений при засыпке грунтом. Поверх брони нанесен ПВХ-шланг. Он закрывает металлическую защиту от влаги, загрязнений и контакта с внешней средой, снижает риск коррозииэрозионного поражения и повышает стойкость при эксплуатации на открытых участках и в каналах.
Главная особенность АВБбШв — сочетание сравнительно доступного алюминиевого проводника и прочной бронированной оболочки. Алюминий уменьшает массу линии по сравнению с медным исполнением того же сечения, хотя по проводимости уступает меди. По этой причине при выборе линии смотрят не на привычку к материалу, а на расчетную нагрузку, длину трассы, допустимое падение напряжения и способ прокладки.
Характеристики
Кабель относят к силовым. Его используют для передачи и распределения электроэнергии в сетях переменного тока. Конкретные электрические параметры зависят от числа жил, сечения, исполнения и требований проекта. На практике оценивают несколько ключевых характеристик.
Первая — материал жил. Алюминий снижает стоимость линии, но требует внимательного подбора сечения и качественного монтажа соединений.
Вторая — наличие брони. Две стальные ленты повышают стойкость к механическим воздействиям при прокладке в траншеях, коллекторах, шахтах и производственных зонах.
Третья — наружная оболочка. ПВХ-шланг защищает кабель от влаги, грязи, истирания и контакта с агрессивной средой в пределах, допустимых для данного материала.
Четвертая — стационарное назначение. Кабель рассчитан на неподвижную эксплуатацию. Для участков с постоянными изгибами, вибрацией или частыми перемещениями подбирают другой тип.
Пятая — пожарная безопасность. Обычное исполнение АВБбШв не относят к специализированным вариантом для линий с особыми требованиями по дымо- и газовыделению. Если объект требует пониженногоо дымообразования или сохранения работоспособности при пожаре, ищут кабель с другой маркировкой и иными свойствами оболочки.
Где применяют
АВБбШв распространен на объектах, где кабельную линию прокладывают в грунте без высокого риска растягивающих усилий. Броня делает его удобным для подземных трасс, где на кабель давит слой почвы, действует нагрузка от засыпки и сохраняется риск случайного контакта с инструментом при работах рядом с линией.
Его используют в распределительных сетях зданий и сооружений, на производственных территориях, в инженерных каналах, туннелях, траншеях и на открытых участках. Он подходит для прокладки по конструкциям и в помещениях, если условия среды не разрушают ПВХ-оболочку и нет требований к особому пожаробезопасному исполнению.
Для одиночной подземной линии такой кабель часто рассматривают как практичное решение: броня снимает часть рисков, а алюминиевые жилы удерживают стоимость проекта в разумных пределах. При этом для сложных трасс с большим числом поворотов, плотной укладкой и строгими ограничениями по радиусу изгиба монтаж требует точного расчета и аккуратной сборки.
Условия эксплуатации
Кабель рассчитан на работу в условиях, где исключены сильные растягивающие нагрузки. Броня хорошо защищает от сдавливания и умеренных механических воздействий, но не заменяет несущий элемент. Если при прокладке тянуть линию с чрезмерным усилием, внутренние слои деформируются, а жилы получают повреждения, которые не всегда заметны сразу.
При подземной прокладке большое значение имеет состояние грунта. Острые камни, строительный мусор и твердые включенияя опасны для наружной оболочки, особенно при небрежной засыпке. По этой причине основание трассы выравнивают, а сам кабель укладывают на подготовленную постель из мягкого материала. Это снижает точечное давление на оболочку и броню.
Для нормальной службы важен соблюденный радиус изгиба. Слишком резкий поворот повреждает изоляцию, смещает внутренние элементы и создает напряжения в броне. На вводах в здания, в колодцах и в местах подъема с горизонтальной трассы на вертикальный участок этот момент особенно критичен.
Температурный режим влияет на монтаж и дальнейшую работу. ПВХ-изоляция и наружный шланг при низкой температуре становятся более жесткими. Если изгибать охлажденный кабель без подготовки, оболочка трескается, а изоляция теряет целостность. Перед укладкой в холодный период линию нередко выдерживают в более мягких условиях или прогревают по правилам монтажа.
Влажность и контакт с грунтовой средой для АВБбШв допустимы в пределах его конструкции. При этом нельзя воспринимать броню и наружный шланг как абсолютную защиту от любой химически активной среды. Если трасса проходит в местах с агрессивными веществами, состав почвы и внешние воздействия оценивают заранее, иначе срок службы снижается.
Практический выбор
При выборе смотрят на число жил, сечение, расчетную нагрузку и схему сети. Для трехфазных линий подбирают соответствующее исполнение по количеству жил и способу использования нулевого и защитного проводников. Для длинных участков оценивают падение напряжения, нагрев и условия охлаждения в грунте или канале.
Сечение нельзя брать по приблизительной оценке. Слишкомком малое сечение ведет к перегреву, ускоренному старению изоляции и потерям напряжения. Избыточный запас по сечению увеличивает массу и цену линии, усложняет монтаж и оконцевание. Баланс ищут по расчету, а не по общему правилу.
Отдельного внимания требуют соединения алюминиевых жил. Места контакта нужно выполнять с учетом особенностей алюминия: чистая поверхность, подходящие наконечники, надежный прижим и защита от ослабления контакта. Плохое соединение греется раньше самой линии и часто становится слабым местом всей трассы.
Ограничения
АВБбШв не предназначен для участков, где кабель постоянно движется, испытывает вибрацию или многократные изгибы. Для подвески без опоры на большие пролеты он не подходит. В местах, где есть риск сильного растяжения, выбирают иные решения с учетом механики линии.
Обычная ПВХ-оболочка накладывает ограничения на применение в средах с особыми требованиями по дымовыделению, токсичности продуктов горения и сохранению работоспособности при пожаре. Для школ, больниц, эвакуационных путей, серверных и других чувствительных зон проверяют нормативные требования до закупки, а не после монтажа.
АВБбШв — силовой бронированный кабель с алюминиевыми жилами, ПВХ-изоляцией, стальной ленточной броней и наружным ПВХ-шлангом. Его сильные стороны — пригодность для подземной прокладки, защита от механических воздействий и экономичность по сравнению с медными аналогами. Его слабые стороны — чувствительность к качеству соединений алюминия, ограничения по подвижной эксплуатации и зависимость надежности от аккуратного монтажа. При правильном подборе сечения, сособлюдение радиуса изгиба, подготовке трассы и учет среды такой кабель закрывает задачи силовой линии на объектах с обычными и повышенными требованиями к механической защите.
